LoRa-2-GBS Gateway Extended
Met de MCS LoRa-2-GBS Gateway Extended bezit je een all-in-one Gateway om je gebouwbeheersysteem (GBS) te verbinden met draadloze LoRa-sensoren via BACnet IP of Modbus. Daarmee verrijk je jouw GBS met draadloze, op batterij gevoede sensoren. Daardoor is dit een Smart Building-oplossing voor bestaande of nieuwe GBS-installaties op locaties waar bekabelen duur is of zelfs helemaal niet mogelijk. Zoals bijvoorbeeld in monumentale panden.
5 verschillende technieken in de LoRa-2-GBS Extended
De LoRa-2-GBS Extended is in feite een combinatie van verschillende technieken in één gateway, namelijk:
- LoRaWan server. De extended gateway is standaard voorzien vanuit een webinterface. De interne LoRaWAN server functioneert met externe LoRaWAN gateway (apart aan te schaffen). Zo kun je een Private LoRa-netwerk opzetten. Je hebt daardoor geen publiek LoRa of externe LoRaWAN server nodig. Hierdoor heb je ook geen maandelijks terugkerende kosten.
- Payload converter. Payload converter van de LoRa-sensoren gebeurt ook door de LoRa-2-GBS Gateway Extended. Je hebt daarom geen externe payload conversie server nodig. Ook dit vermijdt maandelijkse kosten voor de payload conversie server.
- LoRa, BACnet IP, MQTT en KNX. Deze protocollen zijn geïntegreerd in de gateway en standaard configurabel vanuit de webinterface. Deze worden gebruikt om met jouw LoRa sensoren, PLC, GBS, Scada of HMI te communiceren.
- Node-RED. Modbus IP, OPC UA, MS Azure, Amazon IoT Hub en vele andere protocollen zijn via Node-RED flexibel beschikbaar om te koppelen aan IoT-platformen of andere systemen. Hiervoor zijn voorbeeldflows opgesteld.
- Secure VPN. Optioneel kunnen wij er een Secure VPN bij aanbieden. Zo heb je ook nog eens veilig remote toegang tot de LoRa-2-GBS Extended Gateway.

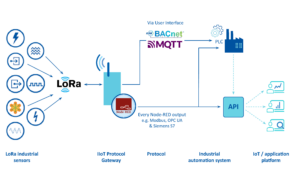

ARCHITECTUUR VAN DE LORA-2-GBS GATEWAY MET BACNET
Met de MCS LoRa-2-GBS Extended oplossing heb je de voordelen van je gebouwbeheersysteem én de voordelen van draadloze, op batterij gevoede, sensoren. Daardoor zet je snel succesvolle Smart Building oplossingen op. Hieronder zie je hoe de oplossing eruit ziet.
Hoge kostenbesparingen dankzij Gateway
De LoRa-2-GBS Gateway Extended is een intelligent apparaat waardoor je van veel voordelen kunt profiteren. Zoals:
![]() |
Kostenbesparing | Deze gateway combineert in feite 5 technieken. Als gevolg daarvan hoef je deze onderdelen niet meer los aan te schaffen. In je Smart Building project kun je nu ook draadloze sensoren gebruiken i.p.v. bekabelde sensoren. Bekabeling alleen al kost over het algemeen gemiddeld € 300 per bekabelde sensor. Met deze oplossing bespaar je dit dus. |
![]() |
Eenvoudig configureren | Deze gateway is handig configureerbaar via de intuïtieve wizzard. Daardoor kan elke installateur de LoRa-2-GBS Extended Gateway zelf installeren, eventueel met behulp van onze testrapporten. |
![]() |
i/o’s koppelen | Draadloze LoRa-sensoren kunnen gekoppeld worden voor het zenden van data en/of aansturen van i/o’s. Daardoor is 2-weg communicatie mogelijk. Let op: aansturen van outputs is alleen mogelijk met LoRa Class C sensoren. |
![]() |
Makkelijk uitbreidbaar | Oplossing is flexibel uitbreidbaar met meerdere hardware en software functies. Bijvoorbeeld met protocollen in: Modbus, P1, GPIO en protocollen uit: BACnet, MQTT, Azure IoT Hub, Amazon AWS-MQTT. |
Combineer de LoRa-2-GBS Gateway Extended met LoRa-sensoren
De LoRa-2-GBS Gateway Extended functioneert met alle LoRa-sensoren die MCS levert. Deze sensoren worden automatisch ‘geprovisioned’ via de configuratie wizzard. Daardoor hoef je zelf geen moeilijke payload decoding te doen; dit hebben wij al voor je gedaan. Ook vele andere LoRa fabrikanten worden reeds ondersteund. Check de documentatie of ook jouw sensor fabrikant al ondersteund wordt.
Onderstaande sensoren zijn ook te bestellen bij MCS en hiervan wordt de optimale werking gegarandeerd:
Fabrikant | Serie | Toepassing |
Elsys | ERS serie | Luchtkwaliteit (CO2, VOC, temp, luchtvochtigheid, licht) |
Elsys | EMS serie | Werkplekbezetting, deur open/dicht |
Advantech | Wise-serie | Industriële vibratie en temperatuurmetingen |
Option | Spot On parking sensor | Parkeerbezetting |
Adeunis | Alle LoRa sensoren | Energiemetingen (Modbus, analoog, digitaal, pulse) Aansturingen |
MCS | ITalks MCS1608 | Multi inzetbaar |
Enginko | Alle LoRa sensoren | Energiebeheer en luchtkwaliteit (CO2, VOC, fijnstof) |
Getest met toonaangevende fabrikanten
MCS test deze gateway voortdurend met toonaangevende gebouwbeheersystemen. Ondertussen hebben we de LoRa-2-GBS Gateway Extended gevalideerd op Priva Blue-ID, Distech ECY-S1000, Johnson Controls Metasys en Schneider. Informeer bij verkoop@mcs-nl.com naar testrapporten. Daarmee zorg je dat je goed voorbereidt bent voor een succesvolle installatie.
Productomvang LoRa-2-GBS Gateway Extended
Deze LoRa-2-GBS Gateway is er in 3 versies. Deze pagina beschrijft de Extended versie met bestelnummer P135000. Het verschil zie je hieronder (voor de andere 2 versies kun je doorklikken).
LoRa-2-GBS Gateway | LoRa-2-GBS Gateway LTE | LoRa-2-GBS Gateway Extended | |
Ordernr. | P109176 | P109175 | P135000 |
Ethernet | Ja | Ja | Ja |
Interne 4G (Cat3) | Nee | Ja | Nee, optioneel 4G router |
LoRa | interne module | interne module | externe LoRa Gateway |
Max. aantal LoRa sensoren* | 50 | 50 | 500+ |
Max. aantal datapoints | 500 | 500 | 5000+ |
Master/Slave | Ja, t.b.v. uitbreiding van LoRa dekking | Ja, t.b.v. uitbreiding van LoRa dekking | Ja, t.b.v. uitbreiding van LoRa dekking |
(LoRa) Data input configuraties | Wizzard | Wizzard | Wizzard |
(LoRa) Data output configuaties | Wizzard | Wizzard | Wizzard + vrij programmeerbaar via Node red |
*bij 10 LoRa parameters met een interval van 15 minuten
Het grote onderscheid van de extended versie is de vrij programmeerbare output via Node-RED. Hier mee ben je in staat alle protocollen die beschikbaar zijn in Node-RED te gebruiken zoals bijvoorbeeld Siemens S7 of OPC UA.
PRODUCTOMVANG
- LoRa-2-GBS Extended Gateway met ingebouwde configuratiewizzard en DIN-rail clip
- Eén licentie voor één LoRa Gateway
- Quick guide
- Een licentie voor 250 sensoren
- Een licentie voor 1 protocol (van LoRa naar BACnet, MQTT of KNX)
Het volgende is optioneel te bestellen:
- industriële voeding (artikelnummer 135000-PS)
- externe LoRa Gateway.
Voor kleine gebouwen adviseren wij: indoor LoRa Gateway Kerlink iZeptocell
Voor grotere gebouwen adviseren wij: indoor LoRa Gateway Kerlink iFemtocell
Voor buitenomgevingen adviseren wij: outdoor LoRa Gateway Kerlink iStation - Als je 2 of meer LoRa Gateways gebruikt met de LoRa-2-GBS Extended Gateay, heb je per extra LoRa Gateway ook een ‘additional LoRa Gateway SW-licence’ nodig (art.nr: 135004)
- Als je meer dan 250 sensoren nodig hebt, kun je een pack bijbestellen (artikelnummer 135007)
- Als je meer dan 1 protocol gebruikt, kun je per extra protocol een licentie bijbestellen (artikelnummer 135006). Via Node-RED staat het jou vrij om iedere protocol conversie zelf te configureren.
- De optionele Secure VPN oplossing (remote toegang naar de Gateway) is mogelijk via SmartCluster – informeer bij verkoop voor de mogelijkheden.
Software assurance voor toekomstvaste oplossing
Voor de Gateway is er een verplichte software assurance van toepassing. Daarmee ben je gegarandeerd van een optimale werking in de toekomst met het door jouw gekozen systeem voor gebouwbeheer en de door jou gekozen LoRa-sensoren. Hiervoor betaal je een kleine jaarlijkse fee. Deze software assurance dien je mee te bestellen.
Webinar/Techtalk
In deze TechTalk leggen we je uit hoe de nieuwe LoRa-2-GBS Gateway werkt. We duiken hierbij dieper in de verschillende technieken van de Gateway. Daarnaast kijken we naar de mogelijke toepassingen voor gebouwbeheerders.
Toepassingen
- Grote kostenbesparingen bij Smart Building toepassingen. Bij gebouwen met 5 sensoren of meer heb je de LoRa-2-GBS Gateway Extended terugverdiend, omdat je enorm bespaart op het feit dat je niet hoeft te bekabelen.
- In sommige gebouwen mag je niet bekabelen. Deze extended gateway is de ideale oplossing omdat je gebruik maakt van draadloze LoRa-sensoren.
